CO2 빔 확장기를 사용할 때 공간 프로필을 최적화하는 것은 레이저 재료 가공, 과학 연구, 의료 치료를 포함한 많은 응용 분야에서 중요한 측면입니다. CO2 빔 확장기 공급업체로서 당사는 이상적인 공간 프로파일 달성의 중요성을 이해하고 고객의 다양한 요구 사항을 충족하는 솔루션을 제공하기 위해 최선을 다하고 있습니다.
CO2 빔 확장기의 공간 프로필 이해
레이저 빔의 공간적 프로파일은 단면에 걸친 레이저 강도의 분포를 나타냅니다. CO2 레이저 시스템에서 이상적인 공간 프로파일은 가우스 분포인 경우가 많습니다. 여기서 강도는 빔 중심에서 가장 높고 반경 방향 바깥쪽으로 감소합니다. 그러나 실제 시나리오에서는 다양한 요인으로 인해 이러한 이상적인 프로필이 왜곡될 수 있습니다.
공간 프로필에 영향을 미치는 주요 요소 중 하나는 입력 빔의 품질입니다. 입력 CO2 레이저 빔에 핫스팟이나 균일하지 않은 강도 분포와 같은 불규칙성이 있는 경우 이러한 문제는 빔 확장기에 의해 확대됩니다. 또한 구면 수차, 코마, 난시 등 빔 확장기 자체의 광학 수차로 인해 공간 프로파일이 최적화되지 않을 수도 있습니다.
공간 프로필 최적화 기술
입력 빔 컨디셔닝
CO2 레이저 빔을 빔 확장기를 통과시키기 전에 입력 빔을 조절하는 것이 필수적입니다. 이는 빔 셰이퍼 또는 공간 필터를 사용하여 달성할 수 있습니다. 빔 셰이퍼는 입력 빔을 보다 균일한 강도 분포로 변환할 수 있는 광학 장치입니다. 예를 들어 회절 광학 요소(DOE)는 특정 요구 사항에 따라 빔의 모양을 변경하도록 설계할 수 있습니다.
반면에 공간 필터는 빔에서 고주파 노이즈와 원치 않는 공간 성분을 제거하는 데 사용됩니다. 간단한 공간 필터는 렌즈의 초점에 위치한 핀홀로 구성됩니다. 핀홀을 통해 초점이 맞춰진 빔의 중앙 부분만 통과할 수 있으므로 공간 주파수가 더 높은 외부 영역을 효과적으로 필터링할 수 있습니다.
고품질 빔 확장기 선택
빔 확장기의 품질은 공간 프로필을 유지하고 최적화하는 데 중요한 역할을 합니다. 우리 회사에서는 고정밀 광학 장치를 갖춘 다양한 CO2 빔 확장기를 제공합니다. 당사의 빔 확장기는 광학 수차를 최소화하도록 설계되어 출력 빔이 깨끗하고 균일한 공간 프로필을 갖도록 보장합니다.
우리는 또한 제공합니다1064nm 빔 확장기그리고532nm 빔 확장기다양한 레이저 파장에 대해 동일한 고품질 표준으로 설계되었습니다. 이러한 빔 확장기는 다양한 응용 분야에 적합하며 특정 고객 요구 사항을 충족하도록 맞춤화할 수 있습니다.
정렬 및 교정
빔 확장기의 적절한 정렬과 교정은 공간 프로필을 최적화하는 데 중요합니다. 잘못된 정렬로 인해 빔이 중앙에서 벗어나거나 기울어져 출력 프로필이 왜곡될 수 있습니다. 설치 과정에서 당사 기술 팀은 고객이 빔 확장기를 정확하게 정렬하도록 지원할 수 있습니다. 우리는 고급 정렬 도구와 기술을 사용하여 빔이 빔 확장기의 중심을 통과하고 광축과 평행하도록 합니다.
빔 확장기의 최적 성능을 유지하려면 정기적인 교정도 필요합니다. 시간이 지남에 따라 온도 변화 및 기계적 진동과 같은 환경 요인으로 인해 정렬이 표류할 수 있습니다. 주기적으로 교정을 수행함으로써 빔 익스팬더가 계속해서 고품질 공간 프로파일을 생성하도록 보장할 수 있습니다.
적응광학
일부 고정밀 응용 분야에서는 적응형 광학 장치를 사용하여 공간 프로필을 더욱 최적화할 수 있습니다. 적응 광학 시스템은 변형 가능한 거울과 파면 센서로 구성됩니다. 파면 센서는 레이저 빔의 파면 왜곡을 측정하고 변형 거울은 실시간으로 모양을 조정하여 왜곡을 교정합니다.
적응형 광학 시스템은 더 복잡하고 비용이 많이 들지만 특히 최고 수준의 빔 품질이 필요한 응용 분야에서 공간 프로필을 크게 향상시킬 수 있습니다.
최적화된 공간 프로파일의 응용
CO2 빔 확장기의 최적화된 공간 프로필은 다양한 응용 분야에서 수많은 이점을 제공합니다.
레이저 재료 가공
레이저 절단, 용접 및 조각 응용 분야에서 균일한 공간 프로필은 일관된 처리 품질을 보장합니다. 잘 정의된 빔 프로필을 통해 레이저 에너지 증착을 더욱 정밀하게 제어할 수 있으므로 더 깔끔한 절단, 더 강한 용접 및 더 세밀한 조각이 가능합니다. 예를 들어, 얇은 금속 시트를 절단할 때 균일한 빔 프로파일은 가장자리의 과열을 방지하고 버(burr) 형성을 줄일 수 있습니다.
과학 연구
분광학 및 레이저-물질 상호 작용 연구와 같은 과학 연구에서는 정확한 측정을 위해 최적화된 공간 프로파일이 필수적입니다. 깨끗하고 균일한 빔 프로파일은 실험 오류를 줄이고 보다 안정적인 데이터 수집을 가능하게 합니다. 예를 들어, 레이저 유도 파괴 분광법(LIBS)에서는 잘 정의된 빔 프로파일을 통해 레이저 에너지가 시료에 균일하게 전달되어 보다 일관된 플라즈마 생성과 더 나은 분석 결과를 얻을 수 있습니다.
의학적 치료
레이저 수술 및 피부과와 같은 의료 응용 분야에서 최적화된 공간 프로필은 환자의 안전과 치료 효과에 매우 중요합니다. 균일한 빔 프로파일은 레이저 에너지가 치료 영역 전체에 고르게 분산되도록 하여 과잉 치료 또는 과소 치료의 위험을 최소화합니다. 예를 들어, 레이저 피부 박피술에서 잘 제어된 빔 프로파일은 피부 질감과 외양을 보다 균일하게 개선할 수 있습니다.
결론
CO2 빔 확장기를 사용할 때 공간 프로필을 최적화하는 것은 입력 빔 조절, 고품질 빔 확장기 선택, 적절한 정렬 및 교정, 경우에 따라 적응형 광학 장치 사용을 포함하는 다면적인 프로세스입니다. 선도적인 CO2 빔 확장기 공급업체로서 당사는 고객에게 이상적인 공간 프로필을 달성하기 위한 최고의 솔루션을 제공하기 위해 최선을 다하고 있습니다.

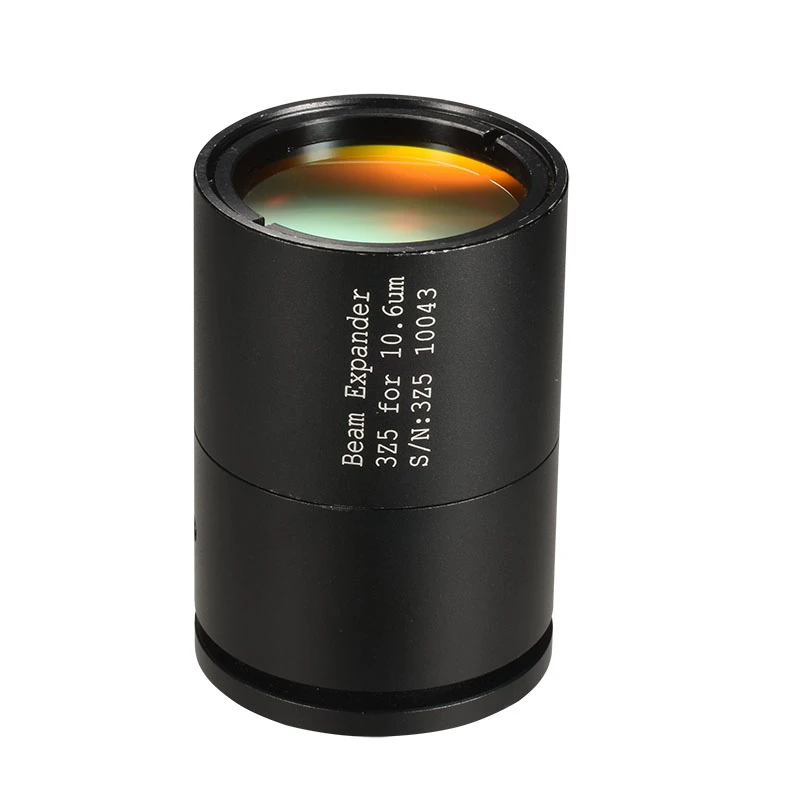

우리는 또한 제공합니다줌 빔 확장기이는 빔 직경 조정에 유연성을 제공하고 다양한 응용 분야에 사용할 수 있습니다. 당사 제품에 관심이 있거나 CO2 레이저 시스템의 공간 프로파일 최적화에 대해 질문이 있는 경우 조달 및 추가 논의를 위해 언제든지 당사에 문의하십시오. 우리는 귀하의 특정 요구 사항을 충족시키기 위해 귀하와 협력하기를 기대합니다.
참고자료
- Siegman, AE (1986). 레이저. 대학 과학 서적.
- Saleh, BEA, & Teich, MC(2007). 포토닉스의 기초. 와일리.
- 윌슨, J., & 호크스, JFB (1996). 광전자공학: 소개. 프렌티스 홀.
